PAO高效過濾器檢漏測試的目的
如果高效過濾器及其安裝存在缺陷，如過濾器本身有小孔或安裝不嚴密形成細小裂縫，將導致無法達到預定的凈化效果。因此在安裝或更換 HEPA 過濾器后，必須檢查過濾器和安裝連接是否泄漏。通過測試高效過濾器的泄漏，發現高效過濾器及其安裝的缺陷，以便采取補救措施。
 |  |  |  |

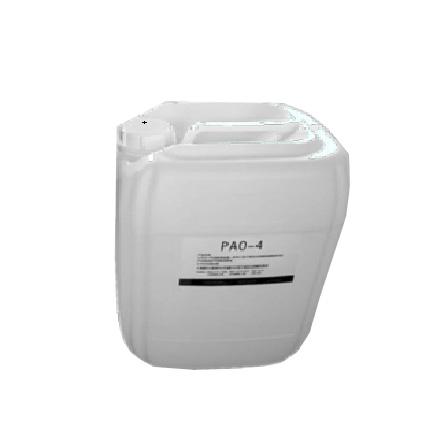

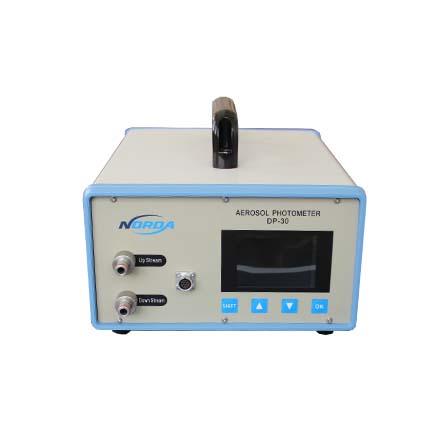

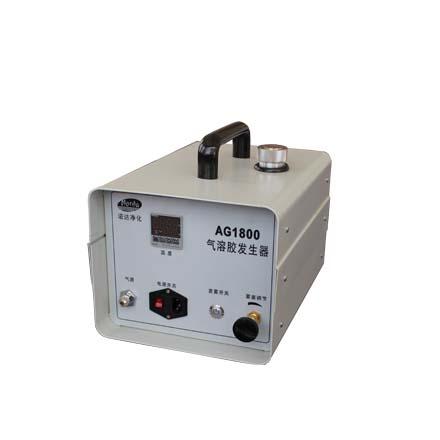

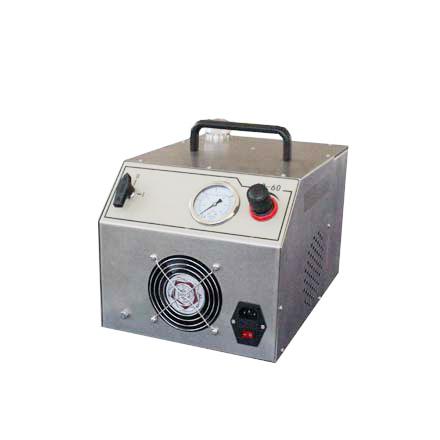

| 氣溶膠光度計DP-30 | 氣溶膠發生器AG-1800（熱式） | 氣溶膠發生器AG-60（冷式） | PAO-4 |
檢測對象:
HEPA過濾器PAO泄漏測試（也稱為DOP泄漏測試）。
測試對象：高效出風口、FFU、層流罩、干熱殺菌機、隧道烘箱殺菌、生命安全柜、潔凈工作臺、風淋室、傳遞窗、潔凈棚、潔凈篩網、潔凈機組等高效過濾泄漏檢測服務。
已安裝 HEPA 檢漏檢查程序：
1 測試目的：通過對安裝在潔凈室的高效過濾器進行PAO檢漏，確認高效過濾器的完整性和安裝的密封性。
2 測試方法：PAO法。
3 測試狀態和先決條件。
靜態：風量/風速測試已完成，結果符合規定；
達標標準：被檢高效過濾器測得的最大穿透率不得大于“出廠合格穿透率”的2倍。
注1：“出廠合格穿透率”可按被檢高效過濾器銘牌上標注的過濾效率換算。
K=1-α式中，K—工廠合格滲透率；α——銘牌上標注的過濾效率。
檢漏操作：
1 準備工作
拆下高效過濾器的擴散板，清潔箱體和框架，防止灰塵干擾檢測。
準備惰性氣體源（通常是氮?dú)猓?/span>
2 AG1800氣溶膠煙霧的介紹
使用外徑為 1/4 的塑料管將AG1800氣溶膠發生器的惰性氣體入口連接到裝有壓力調節閥的氮?dú)馄康某隹凇?/span>
將氣溶膠發生器放置在空氣凈化系統的風機柜中效后面（如果中效過濾器后面沒有空間，則取下中效放置）。
氣溶膠發生器通電加熱，使溫度達到380.0℃～420.4℃。打開噴嘴控制閥，打開氮源(壓力3.5KG)及其控制閥，調節氣溶膠煙霧的輸出。
3 參數設置
DP-30氣溶膠光度計初始化，0%參考標準值設置。
100%基準設定：將采樣管穿過預留或新開的檢定孔，一端連接上游采樣口（高效過濾器進氣側），另一端連接氣溶膠光度計進行測量 上游氣溶膠濃度。調節氣溶膠發生器輸出閥的開閉，直至確認上游濃度達到10-80 μg/L，將此基數設為100%。
注意：如果高效過濾器保留了驗證孔，則在每次高效過濾器掃描之前執行 100% 的基線檢查。如果高效過濾器沒有預留驗證孔，則在主風道末端選擇一個有代表性的高效過濾器開口作為100%基準的設定點。對支管上重新支管的高效過濾器，在試驗時對開孔進行單獨檢查，并設定為100%基準。
4 光度計掃描
用光度計的采樣頭掃描高效過濾器的整個工作面（包括過濾器與框架之間、框架與框架之間、框架與靜壓箱之間）。掃描時，采樣頭與過濾器的距離約為2-4cm，速度約為3-5cm/s。掃描以直線來回進行，并且線條應該重疊。在檢測過程中，如果有閃爍的燈光和/或警報聲，則表明有泄漏。
注意：在掃描過程中避免灰塵堆積在箱體上，特別是采樣頭不能接觸高效風口箱或過濾器框架。
測試結果:每個潔凈室高效過濾器測得的滲透率數據。
結果分析:本次測試對X室進行了泄漏測試，X車間X級區域安裝了高效過濾器。測試數據證明，該區域安裝的高效過濾器是完整的、密閉的。
